Энергоэффективность системы ГВС: где теряется тепло и как считать стоимость потерь
Когда исправный бойлер расходует лишнюю энергию
На производственном объекте, в гостинице или медицинском учреждении система ГВС работает круглосуточно. Даже когда разбора воды нет, автоматика периодически включает источник тепла, чтобы удерживать заданную температуру. Это не неисправность: энергия компенсирует потери через корпус накопителя, патрубки, арматуру и трубопроводы.
Проблема в том, что эти затраты обычно растворяются в общем счете за энергию. Их не видно в аварийной сигнализации, но на горизонте нескольких лет они становятся отдельной статьей OPEX. Для корректной оценки необходимо разделять потери самого бака и потери системы ГВС за его пределами.
Проблема в том, что эти затраты обычно растворяются в общем счете за энергию. Их не видно в аварийной сигнализации, но на горизонте нескольких лет они становятся отдельной статьей OPEX. Для корректной оценки необходимо разделять потери самого бака и потери системы ГВС за его пределами.

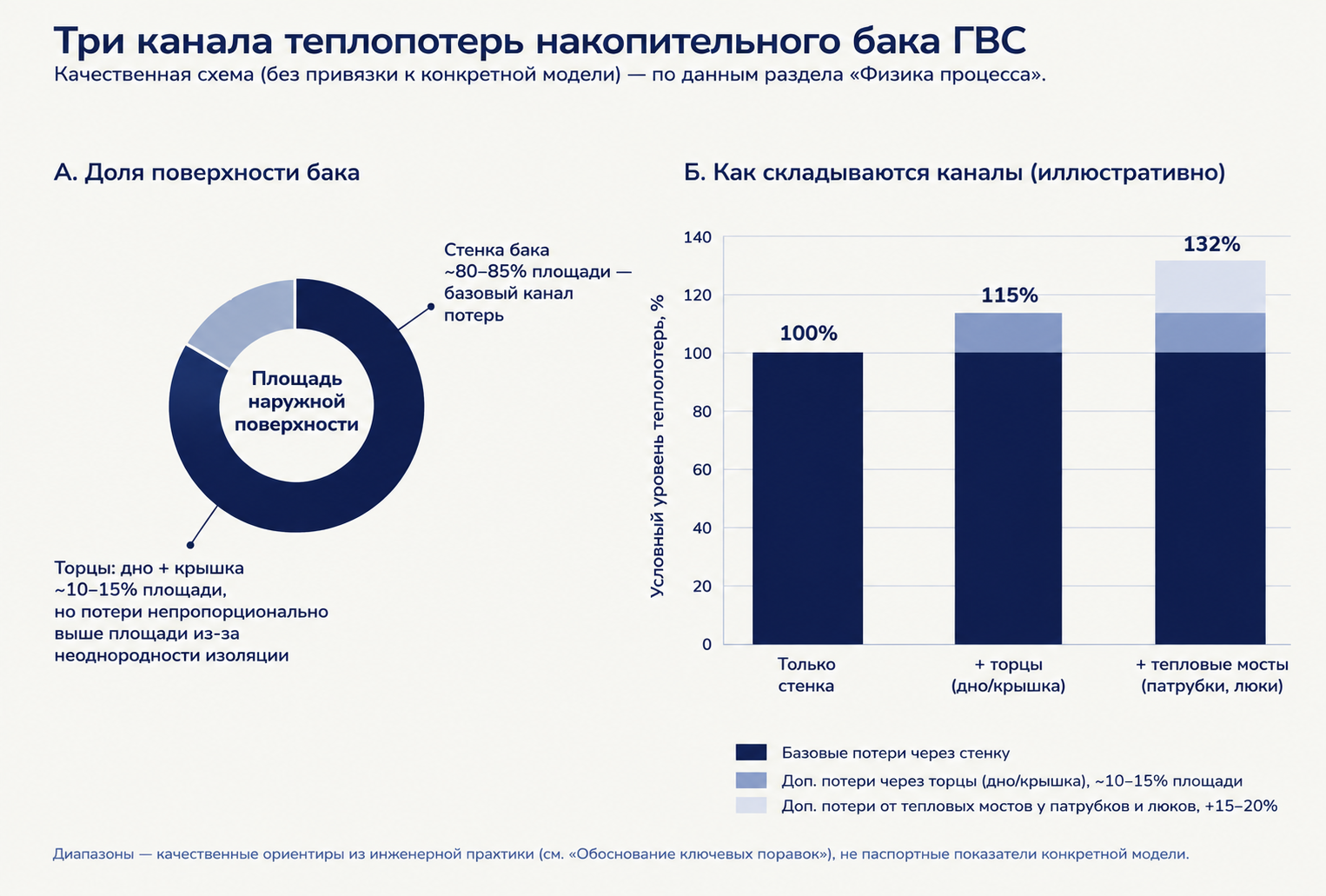

Где именно теряется тепло
- Потери возникают при наличии разности температур между водой и окружающим воздухом. Чем выше температура хранения, больше наружная поверхность и хуже суммарное тепловое сопротивление конструкции, тем выше постоянная тепловая нагрузка.
- Корпус и торцевые зоны — тепло проходит через стенку, днище и верхнюю часть бака.
- Патрубки, фланцы, люки и опоры — металлические элементы локально повышают теплопередачу.
- Обвязка и рециркуляция — трубопроводы, насосы, арматура и участки без изоляции создают потери уже вне корпуса.
- Режим управления — завышенная уставка температуры и непрерывная рециркуляция увеличивают длительность компенсационного нагрева.
Как посчитать потери бака
Для предварительной инженерной оценки используют формулу:
Ключевое слово здесь — «эффективный». Значение k должно учитывать не только теплопроводность слоя минеральной ваты, но и реальную конструкцию: обшивку, зоны крепления, торцы, патрубки и прочие локальные элементы. Поэтому подстановка коэффициента из справочника вместо паспортных потерь конкретного изделия дает только оценку, а не доказанный результат.
Qсут = k × S × ΔT × 24 / 1000
- Qсут — теплопотери, кВт·ч/сутки;
- k — эффективный коэффициент теплопередачи конструкции, Вт/(м²·К);
- S — наружная площадь теплоотдающей поверхности, м²;
- ΔT — разность температур воды и воздуха, °C.
Ключевое слово здесь — «эффективный». Значение k должно учитывать не только теплопроводность слоя минеральной ваты, но и реальную конструкцию: обшивку, зоны крепления, торцы, патрубки и прочие локальные элементы. Поэтому подстановка коэффициента из справочника вместо паспортных потерь конкретного изделия дает только оценку, а не доказанный результат.
Единая геометрия для 1 000 л
В сводной таблице характеристик модели ВЭ-1000, ВК-1000 и ВКЭ-1000 имеют габариты 1850 × 975 × 975 мм. Для единого иллюстративного расчета принята упрощенная цилиндрическая геометрия диаметром 0,975 м и высотой 1,850 м с двумя плоскими торцами:
S = π × D × H + 2 × π × D² / 4 ≈ 7,16 м²
Граница применимости
- 7,16 м² — расчетная площадь упрощенного цилиндра по наружным габаритам, а не паспортная площадь теплоотдачи.
- Фактическая площадь зависит от формы днищ, кожуха, патрубков и конструктивных выступов.
- Во всех численных примерах статьи используется одно значение 7,16 м²; значение 8,0 м² исключено.
Расчетный пример для бака 1 000 л
Чтобы показать порядок величин, ниже приведено условное сравнение двух расчетных уровней теплопотерь при одинаковой геометрии и одинаковом режиме. Оно не является испытанием «Петробойлера» или конкретного конкурента.
Исходные допущения
- Температура воды 65 °C, воздуха 20 °C; ΔT = 45 °C.
- Площадь наружной поверхности S = 7,16 м².
- Расчетный вариант A: k = 1,15 Вт/(м²·К).
- Расчетный вариант B: k = 0,75 Вт/(м²·К).
- Начальная стоимость энергии T₀ = 10,84 руб./кВт·ч — модельная величина, которую необходимо заменить тарифом объекта.
